Prensa plegadora de acción ascendente
El freno de presión de acción ascendente JS Ragos funciona con la viga inferior (cama) moviéndose hacia arriba hacia una viga superior fija. Este diseño es menos común, pero sigue ofreciendo beneficios únicos para ciertas aplicaciones. Combinado con una velocidad de ciclo rápida de hasta 55 movimientos por minuto, ofrece tanto precisión como alta productividad. Características principales: 1. Diseño compacto Dado que la viga superior permanece fija, la estructura puede ser más compacta. A menudo se utiliza para frenos de presión más pequeños o aplicaciones específicas en nichos. 2. Configuración amigable para el operador La pieza puede permanecer sostenida mientras la viga inferior se mueve hacia arriba. Más fácil para manejar piezas ligeras o más cortas. 3. Hidráulica simplificada Normalmente utiliza un único movimiento hidráulico ascendente. puede reducir la complejidad en algunos diseños de máquinas. 4. Menor coste inicial Los sistemas de acción up-action pueden ser más económicos de construir en rangos de tonelaje más pequeños. Atractivo para operaciones de chapa metálica de nivel inicial.
-
Modelo MG-1003
-
Presión nominal 100Ton
-
Longitud de flexión Longitud de flexión

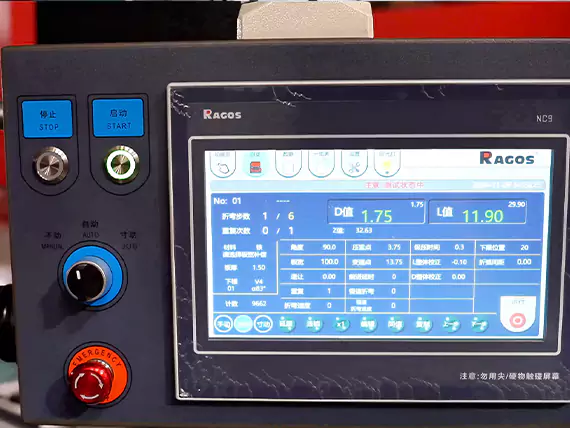

Controlador
JS Sistemas de control CNC autodesarrollados por RAGOS
Diseñado para simplicidad, fiabilidad y facilidad de uso – incluso para operadores con poca o ninguna experiencia.
Interfaz intuitiva y versátil
El sistema cuenta con un panel de control multimodo y fácil de usar que minimiza el tiempo de aprendizaje y permite una configuración rápida de operaciones. Su diseño sencillo garantiza que incluso los operadores inexpertos c
JS Sistemas de control CNC autodesarrollados por RAGOS
Diseñado para simplicidad, fiabilidad y facilidad de uso – incluso para operadores con poca o ninguna experiencia.
Interfaz intuitiva y versátil
El sistema cuenta con un panel de control multimodo y fácil de usar que minimiza el tiempo de aprendizaje y permite una configuración rápida de operaciones. Su diseño sencillo garantiza que incluso los operadores inexpertos puedan lograr una flexión suave y precisa.
Flexión suave y precisa.
Solicite una cotización

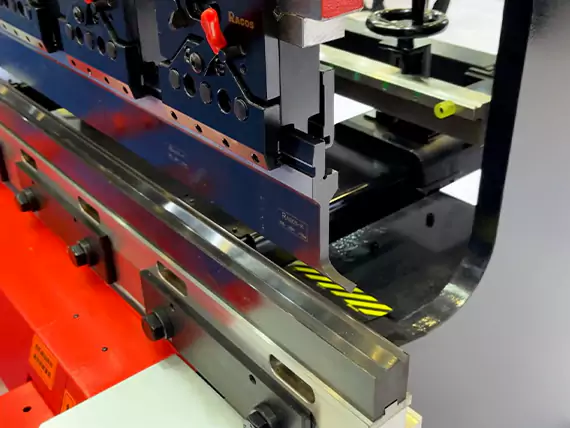

Portapunzones tipo Amada Scrip
Bloqueo sin herramientas: Para sujetarlo firmemente, solo hay que deslizar el punzón y girar la palanca; No se necesita ninguna herramienta.
Ahorro de tiempo: En comparación con los portaherramientas, los tiempos de cambio de herramienta se reducen en más de un 50%, reduciendo considerablemente el tiempo de montaje y la mano de obra.
Sujetación versátil:
Funciona con placas de abrazadera tanto delanteras como traseras, permitiendo flexibilidad en la colocación de los punzones para acomodar interferencias o geometrías complejas de las piezas.
Solicite una cotización

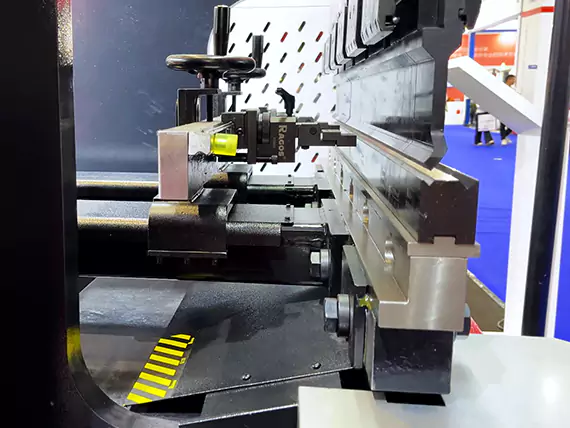

Retrogálido fiable
El sistema de derivación de fondo en un freno de presión de acción ascendente está diseñado para asegurar una posición precisa y repetible de la pieza durante la flexion. Proporciona una alineación precisa, reduciendo el tiempo de ajuste y mejorando la consistencia de la flexion.
- Alta precisión– Controlado por CNC para un posicionamiento fiable y consistente.
- Ajuste flexible– Puede programarse para moverse a lo largo de múltiples ejes, permitiendo secuencias complejas de flexiones.
- Estabilidad– El diseño up-acting garantiza que la pieza permanezca firmemente apoyada en la mesa, haciendo que la posición del calibre trasero sea más estable.
Solicite una cotización
Especificaciones técnicas
Para especificaciones más detalladas, no dudes en ponerte en contacto con nosotros. Para especificaciones más detalladas, no dudes en ponerte en contacto con nosotros. Para especificaciones más detalladas, no dudes en hacerlo contáctenos!
| Modelo | MG-1003 | MG-8025 | MG-6020 | MG-5016 | MG-3512 | |
| Presión nominal | 100 toneladas | 80 toneladas | 60 toneladas | 50 toneladas | 35 toneladas | |
| Longitud de flexión | 3100mm | 2500mm | 2000mm | 1600mm | 1200mm | |
| Distancia entre placas laterales | 2550mm | 2090mm | 1700mm | 1220mm | 1020mm | |
| Profundidad de garganta | 405mm | 405mm | 405mm | 405mm | 300mm | |
| Altura inicial | 390mm | 390mm | 390mm | 390mm | 390mm | |
| Golpe | 100mm | 100mm | 100mm | 100mm | 100mm | |
| Velocidad de trabajo | Velocidad rápida | 52mm/s | 52mm/s | 52mm/s | 52mm/s | 52mm/s |
| Velocidad de flexión | 10mm/s | 10mm/s | 10mm/s | 10mm/s | 10mm/s | |
| Velocidad de retorno | 46 mm/s | 46 mm/s | 46 mm/s | 46 mm/s | 46 mm/s | |
| Dimensión | Largura | 3130mm | 2650mm | 2180mm | 1680mm | 1465mm |
| Ancho | 1450mm | 1350mm | 1350mm | 1350mm | 1200mm | |
| Altura | 2480mm | 2320mm | 2160mm | 2160mm | 1960mm | |
| Potencia del motor principal | 7,5KW | 7,5KW | 5,5KW | 4,0KW | 3,0KW | |
| Número de cilindros de aceite | 3pc | 3pc | 3pc | 1pc | 1pc | |
| Capacidad de los depósitos de petróleo | 72L | 55L | 45L | 40L | 33L | |
| Peso | 6600kg | 4300kg | 3500kg | 2800kg | 2200kg | |
Soluciones de actualización
Si necesitas comprar accesorios o servicios separados para renovar la máquina, puedes obtener más información a través del enlace de abajo.
Sistema de control CNC
Modificación del tope trasero
Opciones de seguridad (NR 12)
Sistema de coronación
Sistema de sujeción de herramientas
Seguidor de doblado
Sistema DSVP híbrido
Software de plegado fuera de línea
Dispositivo de medición de ángulos
Preguntas frecuentes
-
¿Cuál es la diferencia estructural entre un freno de presión de acción ascendente y un modelo de acción descendente?
-
¿Por qué se prefiere un freno de prensa de acción ascendente en entornos de espacio limitado?
-
¿Un diseño de actuación hacia arriba afecta la precisión o la repetibilidad del bending?
-
¿Qué tipo de materiales y grosores son adecuados para accionar frenos de prensa hacia arriba?
-
¿Son diferentes los sistemas de seguridad en las máquinas de acción ascendente en comparación con los tipos de acción hacia abajo?
