Plegadora en tándem

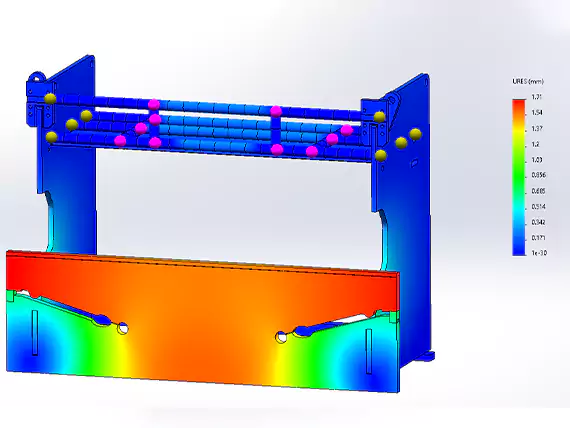

El Análisis por Elementos Finitos (FEA) se aplica en nuestro diseño de freno de presión para simular y optimizar el rendimiento estructural en condiciones reales de trabajo. Analizando la distribución de tensiones, la deformación y la capacidad de carga, aseguramos que el bastidor de la máquina alcance la máxima resistencia, precisión y durabilidad antes de la producción.

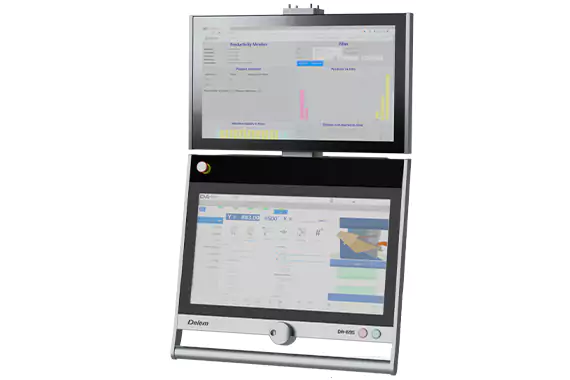

Segunda solución de pantalla para controles de frenos de prensa CNC de la serie DA-60S

• TFT en color de alta resolución de 24"
• Funcionalidad de pantalla táctil de grado industrial
• Interfaz HDMI
• Función de conmutación propietaria del CNC
• USB, interfaz periférica, cambio automático de 2x USB, cambio con fuente 1x USB, directo

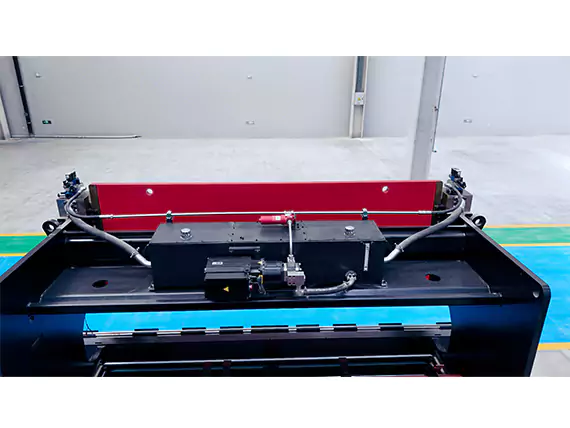

Piezas premium de Rexroth y Hawe están disponibles para nuestros sistemas hidráulicos, garantizando larga vida útil, excelente eficiencia y un rendimiento estable. Gracias al depósito de aceite independiente del diseño, el mantenimiento posventa se simplifica y resulta más cómodo. El depósito de aceite recibe un tratamiento fosfatador antioxidante para aumentar la durabilidad y evitar la corrosión con el tiempo.
Además, al evitar el desarrollo de lodos que pueden obstruir los oleoductos con el tiempo, este tratamiento ayuda a preservar la pureza del petróleo. Con la ayuda de componentes hidráulicos sofisticados, una construcción robusta y estrategias proactivas, nuestros frenos de presión proporcionan un funcionamiento fiable y menos tiempo de inactividad a clientes de todo el mundo.

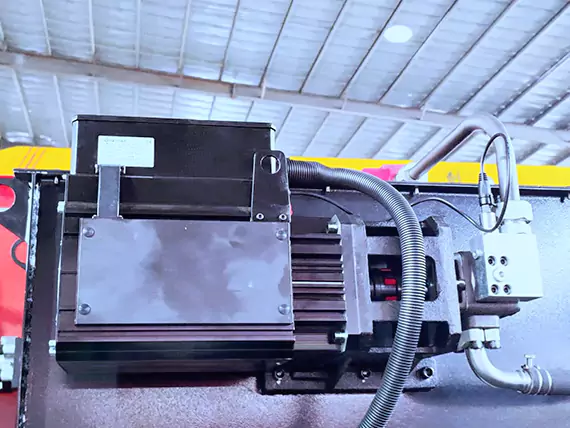

JS Ragos Servomotores de alta eficiencia que puede reducir las facturas eléctricas mediante 20–30% en comparación con los motores convencionales de Siemens. Estos servomotores funcionan con un ruido notablemente bajo alrededor 20 dB—proporcionando un entorno de trabajo más tranquilo y cómodo. La combinación de hidráulica avanzada y tecnología servo de bajo ruido y ahorradora de energía garantiza que nuestros frenos de presión ofrezcan un rendimiento superior y costes operativos reducidos.

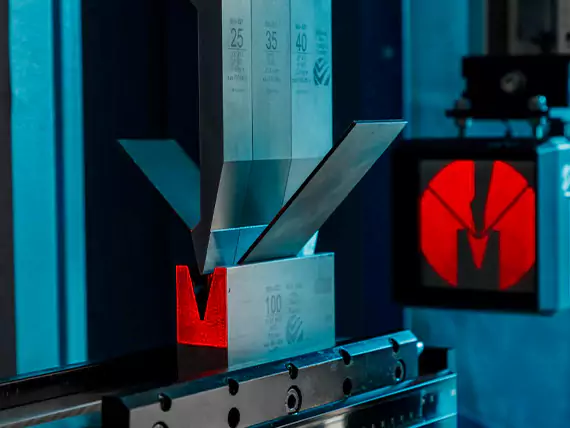

1. Funciones de protección óptica: soporte
2. Funciones de imagen óptica: soporte
3. Transmisor láser: CLASE 1 Láser de bloque
4. Receptor: Receptor de cámara con procesador de imagen integrado
5. Alcance óptico máximo recomendado: 8 metros
6. Área de detección: 30mm(H)x30mm(W)
7. Resolución mínima de detección de objetos: 2 mm
8. Tipo de conector: M12 12 pines
9. Compatibilidad de herramientas: herramientas en V y herramientas no estándar
10. LEDs de estado integrados: soporte

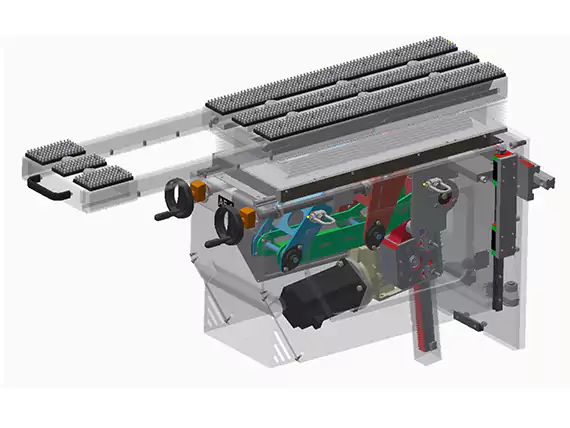

• Tornillos de bolas y guía lineal TPI, Hiwin
• opcionales axes Z1‐Z2.
• Dedos con doble registro y ajuste micrométrico.
• Precisión de posición ± 0,03 mm.
• Velocidad de zaxis 1000 mm/s.
• Velocidad Xaxis 400 mm/s.
• Cortina de luz en la parte trasera

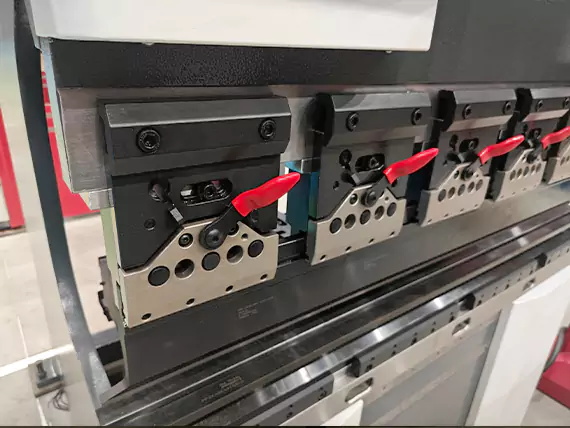

Los punzones de freno de prensa superior pueden instalarse o retirarse rápidamente, de forma segura y sin necesidad de herramientas gracias a las abrazaderas rápidas Amada. Los operadores pueden asegurar o liberar el equipo en cuestión de segundos con una palanca básica o un mecanismo de cierre de leva, reduciendo considerablemente el tiempo de montaje y aumentando la productividad de la producción.

Fabricadas con acero aleado de alta resistencia y mecanizadas con precisión para una alineación perfecta, las abrazaderas rápidas Amada aseguran una fuerza de sujeción estable y una precisión constante en la flexion. Su diseño ergonómico minimiza la fatiga del operador, mientras que la construcción duradera garantiza una larga vida útil incluso en condiciones de producción de alta resistencia.

Una mesa de corona es una función de freno de presión diseñada para compensar la deflexión en el bastidor de la máquina durante la curvatura.

Al utilizar cuñas mecánicas o un sistema hidráulico para crear una ligera curva ascendente en el centro de la mesa, se aseguran ángulos de flexión consistentes a lo largo de toda la pieza de trabajo, mejorando la precisión general de la flexion.

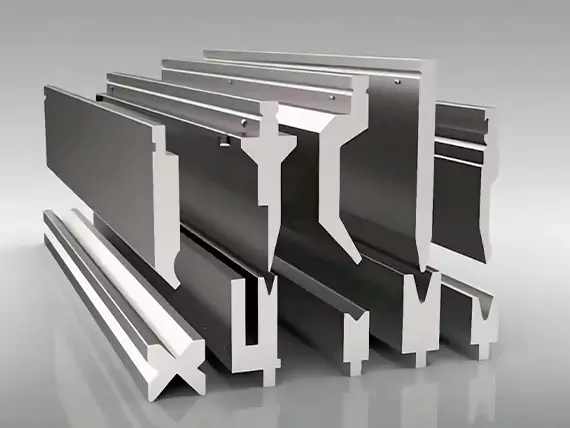

Todas nuestras máquinas vienen estándar con un conjunto completo de herramientas, asegurando que puedas comenzar la producción inmediatamente después de la instalación.

El Sistema de apoyo a seguidores Ayuda a los operadores apoyando y siguiendo automáticamente la pieza durante el proceso de doblado. Es especialmente útil para Sábanas grandes, pesadas o largas, reduciendo el esfuerzo del operador y mejorando la seguridad.

• Seguimiento automático– Los brazos de soporte se mueven al ritmo del proceso de flexión, manteniendo la lámina estable.
• Ahorro de mano de obra– Reduce la necesidad de múltiples operadores al manipular piezas grandes o pesadas.
• Seguro y ergonómico– Minimiza la tensión física y el riesgo para los operarios, mejorando la seguridad laboral.
• Uso flexible– Puede ajustarse o aparcarse cuando no es necesario, manteniendo el espacio de trabajo eficiente.
• Alta capacidad de carga– Cada brazo de soporte puede llevar hasta 250 kg, lo que la hace adecuada para aplicaciones de gran resistencia.

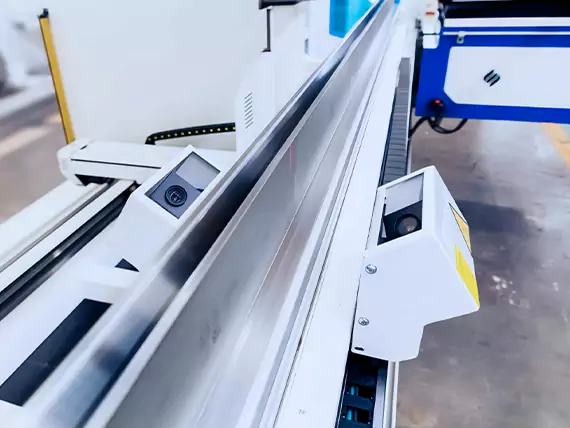

El Sistema de comprobación láser, desarrollado con Data-M & Componentes de visión, asegura ángulos de flexión muy precisos tras una sola operación de flexión.

Como solución totalmente automática y asistida por láser para medir ángulos de flexión para frenos de presión CNC, iMeasure ofrece una detección de ángulo precisa independientemente del tipo de material o grosor. Con una precisión superior ±0,1°, alcanza un nivel de precisión antes inalcanzable.

El sistema corrige automáticamente los ángulos de flexión proyectando un haz láser sobre la superficie de la lámina, que luego es detectado por una cámara. Calculando el ángulo entre el haz láser y el eje de la cámara, el sistema determina el ángulo real de flexión, compensa el retroceso y optimiza la fuerza aplicada para obtener resultados perfectos.
