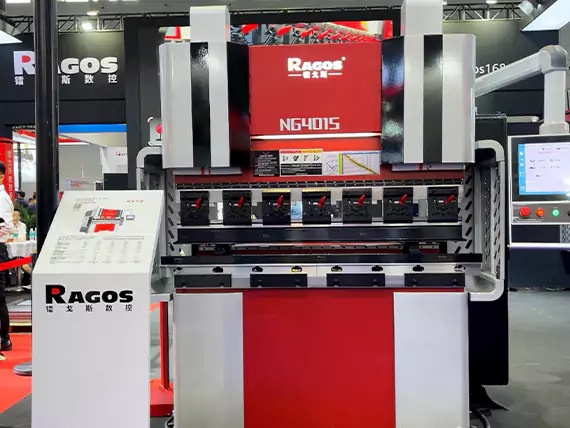

Prensa plegadora eléctrica

🔹 Construcción del bastidor

La máquina adopta un bastidor de acero soldado de alta resistencia, proporcionando una excelente rigidez, resistencia y durabilidad para un rendimiento estable a largo plazo.

🔹 Tratamiento térmico y chorro de proyectiles

Tras la soldadura, todo el bastidor se somete Tratamiento térmico para aliviar el estrés y Granallado, que elimina eficazmente el esfuerzo interno, minimiza la deformación y mejora la estabilidad estructural.

🔹 Mecanizado de Precisión CNC

Todas las superficies de montaje críticas están mecanizadas en un Operación de sujeción simple en un centro de mecanizado vertical CNC. Esto garantiza un paralelismo y perpendicularidad excepcionales, ofreciendo una precisión superior y una calidad de flexión constante.

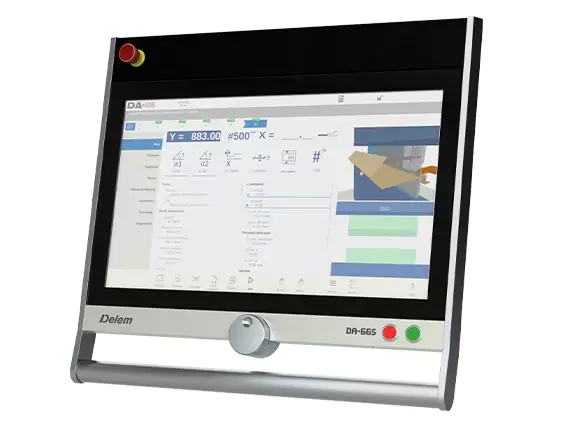

• Modo de programación en pantalla táctil gráfica 2D
• Representación de máquinas 3D, en simulación y producción
• TFT en color de alta resolución de 24"
• Compatibilidad Delem Modusys (escalabilidad y adaptabilidad de módulos)
• USB, interfaz periférica
• Soporte de aplicaciones específicas para usuarios dentro del entorno multitarea del control
• Interfaz de curvatura y corrección del sensor
• Software fuera de línea Profile-S2D

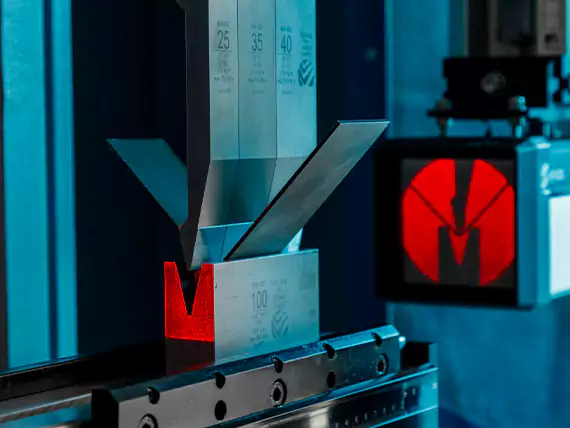

1. Funciones de protección óptica: soporte
2. Funciones de imagen óptica: soporte
3. Transmisor láser: CLASE 1 Láser de bloque
4. Receptor: Receptor de cámara con procesador de imagen integrado
5. Alcance óptico máximo recomendado: 8 metros
6. Área de detección: 30mm(H)x30mm(W)
7. Resolución mínima de detección de objetos: 2 mm
8. Tipo de conector: M12 12 pines
9. Compatibilidad de herramientas: herramientas en V y herramientas no estándar
10. LEDs de estado integrados: soporte

En la máquina JS Ragos, dos reglas de rejilla eliminan las variaciones de precisión causadas por el desgaste del raíl guía, logrando una sincronización precisa y una mayor estabilidad estructural.

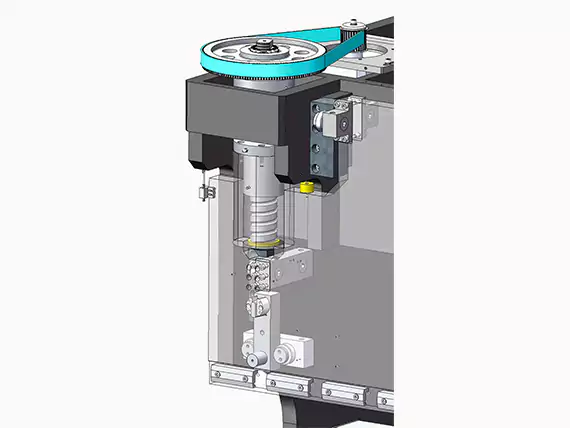

El movimiento suave y una sincronización fiable están garantizados por un par de accionamientos de bolas de alta precisión, y el daño por cargas excéntricas se evita gracias a la construcción cuidadosamente elaborada de la bisagra.
La superior precisión de flexión y la fiabilidad operativa a largo plazo están garantizadas por la colocación altamente precisa del sistema, que se logra mediante la gestión de retroalimentación en tiempo real de la regla de rejilla.

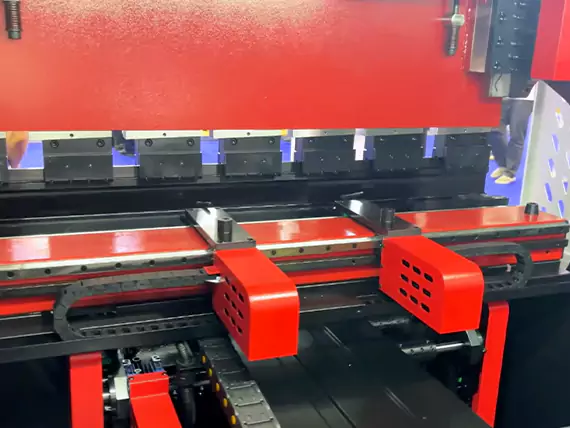

Sistema de Retrovío de Alta Precisión

Nuestros frenos de presión están equipados con un Sistema de vía de fondo de alta precisión, diseñada para asegurar una colocación rápida, precisa y repetible de la chapa metálica. Usando tornillos de bolas, guías lineales y correas de precisión, el sistema garantiza un movimiento fluido y fiabilidad a largo plazo.

Características clave:

• ±0,03 mm de precisión de posicionamiento
• Movimiento a alta velocidad en los ejes X, R y Z
• Ajuste micrométrico con dedos de doble registro
• Sistema de soporte de lámina delgada (SPA) con capacidad de carga de 30 kg por soporte
• Diseño modular, flexible para configuraciones de 4, 6 o multiejes

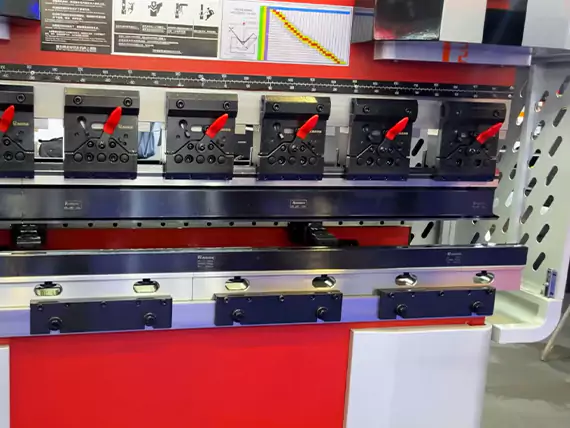

Carga rápida

Los punzones seccionados más pequeños pueden engancharse dentro y fuera desde la parte delantera del soporte.

Surco de seguridad

Hay una placa especial de campamento disponible que monta el punzón en la máquina, utilizando la ranura de seguridad en la poción superior del portapunzones. Esta placa especial de abrazadera evita que el punzón se caiga cuando se requiere movimiento horizontal de la pinza.

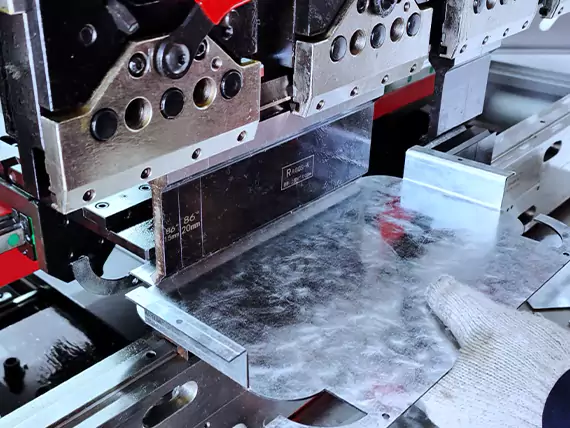

Seguridad del Operador

La barra anticaídas evita que los punzones se salgan del portagolpes durante la configuración, aumentando la seguridad del operador. Una vez insertada la punzoneta en la abrazadera, la punzón puede moverse a cualquier punto a lo largo de la cama del freno, eliminando la posibilidad de que se salga de la abrazadera.

Nosotros proporcionamos Herramientas personalizadas para frenos de presión para satisfacer diferentes aplicaciones de flexionamiento. Todas nuestras herramientas están hechas de Acero de alta resistencia 42CrMo, con tratamiento térmico para garantizar una excelente dureza, durabilidad y larga vida útil.

También ofrecemos Servicios de herramientas segmentadas, permitiendo configuraciones flexibles para diferentes longitudes y formas de flexión. Nuestras herramientas pueden personalizarse para ajustarse Wila, Amada y otros sistemas de herramientas estándar, asegurando compatibilidad y fácil instalación.
